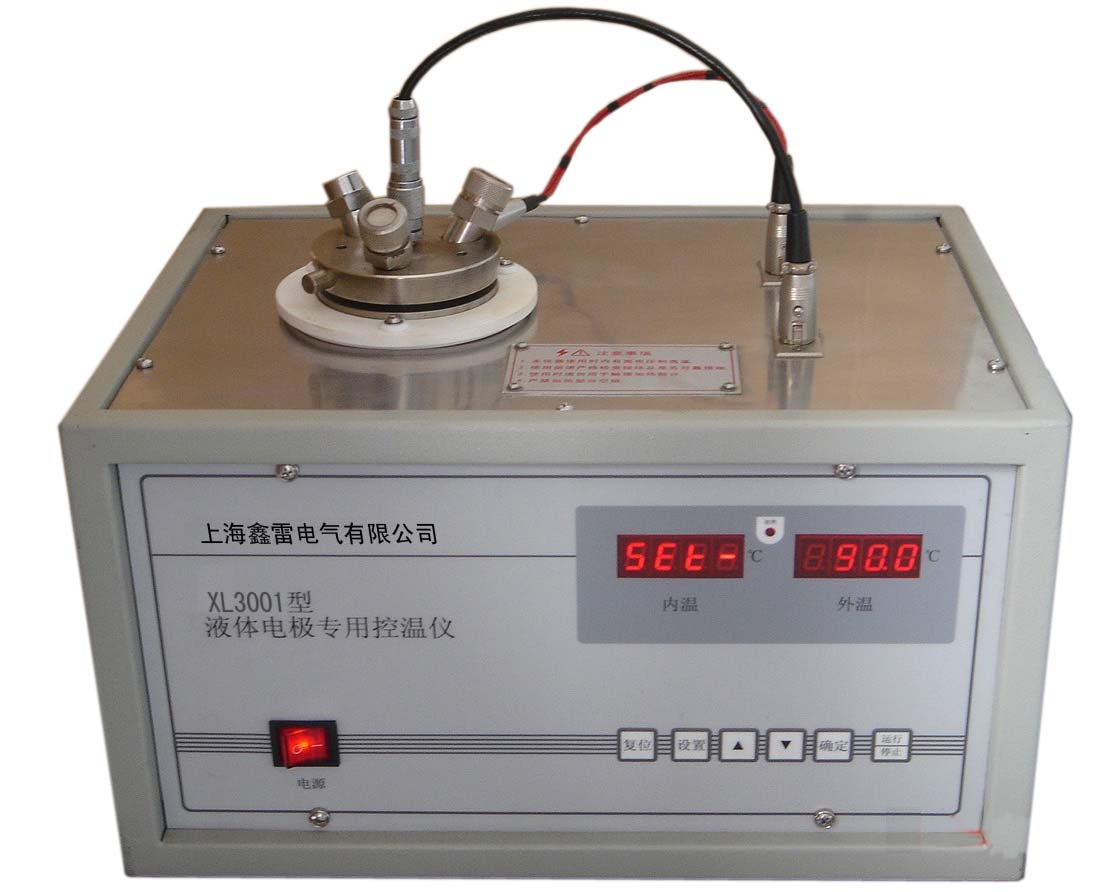

XL3001型绝缘油介质损耗、介电常数测试仪

    XL3001型液体电极专用控温仪是新一代的绝缘油测量电极的专用控温智能化装置，可与国际通用的圆柱型绝缘油电极配套使用。保证绝缘油在规定时间内到达所需温度，并能恒定较长时间，以便通过高压电桥对绝缘油进行介质损耗因素(tgδ)、相对介电常数(εr)的精密测量。

    本产品温度显示采用内、外温同时显示，加热控制采用两片单片机分别对内、外加热器进行加热控制。控制过程采用PID模糊逻辑控制，能彻底消除电网电压、环境温度变化等的影响，具有控温超差量小、加温速度快的优点。温度设置采用数字键盘输入方式，使设定误差真正达到零。输入输出都有光电隔离。本产品还具有内部硬件线路自我诊断功能，保证工作的安全可靠。

主要技术参数

   使用条件：
    环境温度： 0～40℃
    相对湿度 ：30～85% RH
    供电电源： 220V±10%，50 Hz

   测温范围：0～199.9℃

   测温精度： ±1+0.1℃

   控温范围： 室温～199.9℃

   控温稳定度： ±1+0.1℃

   由室温加热至控温值： 不超过60分钟

   在加至控制温度使其恒定的时间不大于15分钟

   加热功率 ＜1000W（包括内、外加热器）

油杯液体绝缘材料介损测量电极

    液体绝缘材料，通常指的是各种电缆油、变压器油、电容器油以及一些在电器中起着绝缘作用的液体物质。我们通过对它们介质损耗（tgδ）的测量，来判断它的绝缘性能，从而保证整个设备的正常运行，是很有必要的。有时在一些特殊情况下，还要对这些材料进行介电常数（εr）及直流电阻（Pv）的测量。对这些材料进行测量所采用的测量电极，俗称油杯。本绝缘油介质测量电极在原理和结构上参照国标GB5654-85而设计制造。

    本产品是一种带有屏蔽保护极，极间距离为2mm平板式空气电容器，它能有效地抑制和消除杂散电容对测量的影响，提高测量精度。本电极和本厂所生产的油杯专用温控仪XL120配合使用，能很方便地对测量油在规定温度(室温～199.9℃)范围内进行加热和控温。
