XZM系列调感式、调频式串联谐振测试系统

    C该型谐振试验装置主要用于1000KV及以下电压等级SF6断路器、GIS组合电器、XLPE电力电缆以及其它大容量电力设备的出厂和现场交流耐压试验、同时也可作1000KV及以下电压等级的互感器、耦合电容器、氧化锌避雷器等电力设备的局部放电试验。

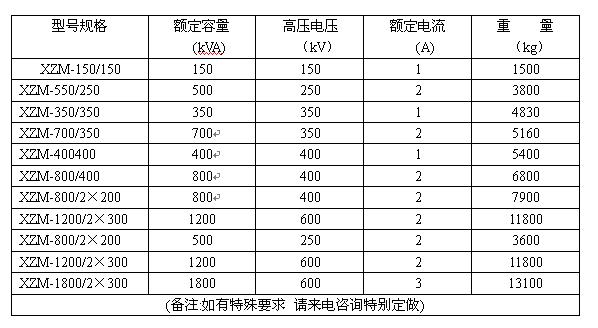

主要技术参数

   额定容量:50KVA～37500KVA

   额定电流：1A～50A

   额定电压：50KV～1600KV

   频率范围：20Hz～300Hz(调频谐振)

   重量：550～50000kg

   体积小、重量轻、便于现场组装和使用

   Q值高

   调频范围宽

   局部放电量小

   试品闪烙后无暂态过电压

   配备整流硅堆后，整套系统产生直流电压

   装置可对500kV交联聚乙烯电缆进行出厂和现场试验

    铁壳式高电压电抗器用于高电压串联谐振试验装置中作为调感（调谐）元件组成试验装置，用于补偿大容量试品的电容电流，输变电网中补偿线路容量，改善输变电网质量。

圆柱式调感串联谐
